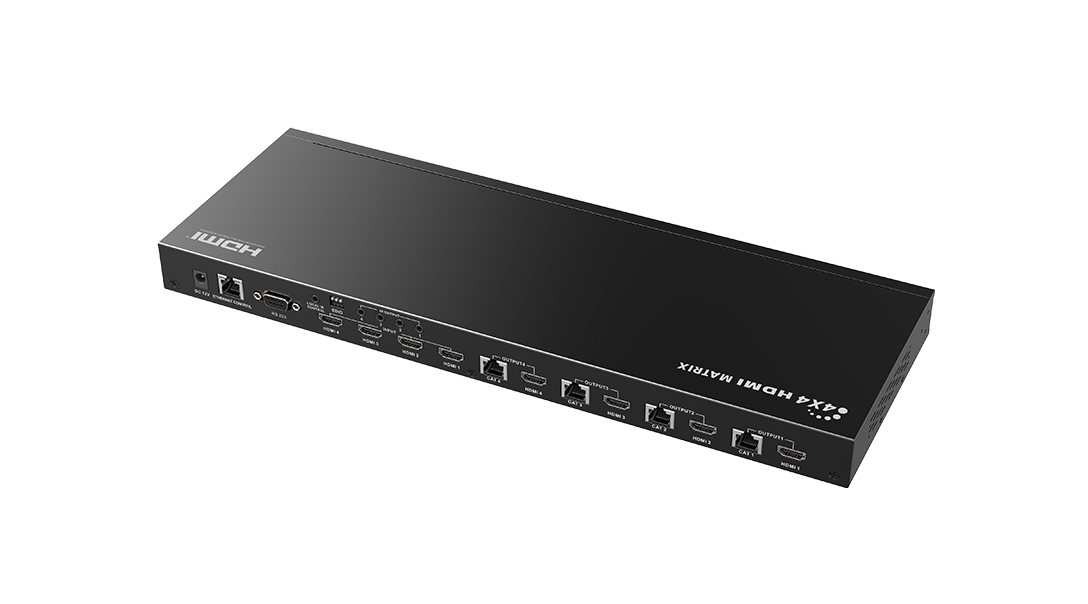

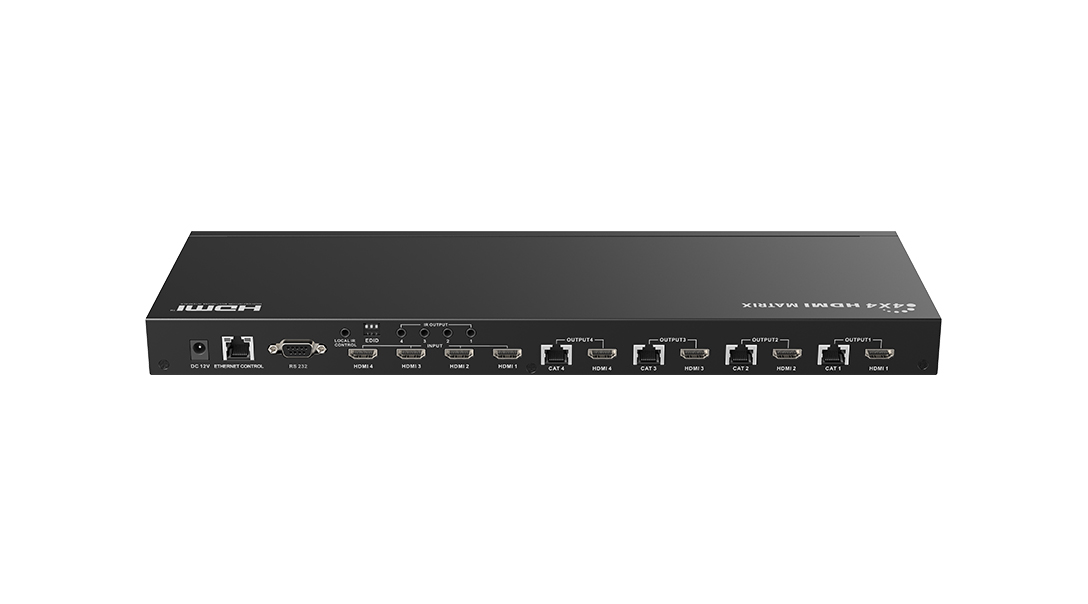

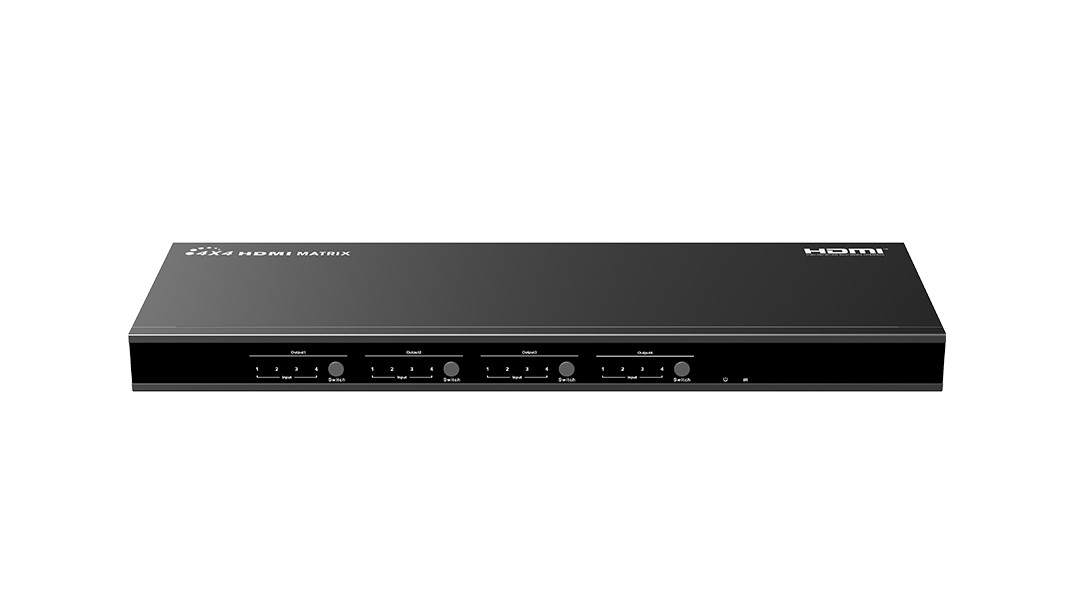

LQ744

4进4出 HDMI™矩阵延长器 4K@60Hz

本产品为4进4出HDMI™矩阵延长器，由发射端和接收端两部份组成。产品支持4路HDMI™信号输入，4路HDMI™环出，以及4路RJ45信号输出。发射端支持4路HDMI™环出，可将音视频信号通过HDMI™线连接到本地其他设备上显示；4路RJ45输出口可以将音视频信号通过CAT6/6A/7类70米网线连接产品接收端，将RJ45信号转为HDMI™信号在显示端设备上显示。产品支持RS-232、以太网、按键及遥控器控制，轻松切换/设置输入和输出。

产品概述

规格参数

资源下载

HDMI版本

HDMI 2.0

HDCP版本

HDCP2.2、HDCP1.4

传输介质

CAT6/CAT6A/CAT7

传输距离

≤70m

视频带宽

600MHz(18Gbps)

支持分辨率

3840×2160@24/25/30/50/60Hz、4096×2160@24/25Hz、 1080i@50/60Hz、1080p@50/60Hz、720p@50/60Hz、 576i@50Hz、576p@50Hz、480i@60Hz、480p@60Hz 3440×1440、2560×1440、2560×1080、2048×1080、1920×1440、 1280×960、1280×800、1280×768、1680×1050、1360×768、 1366×768、1600×900、1024×768、800×600

HDR10

TX：√ ， RX：×

HDMI环出

TX：√ ， RX：×

红外回传

单向

S/PDIF 音频分离

TX：×， RX：√

EDID 拨码

TX：√ ， RX：×

支持音频格式

LPCM/DTS-HD/DTS-Audio/Dolby Digital 5.1CH/Dolby Atmos

输入TMDS 信号

0.5~1.2Vp-p

输入DDC 信号

5Vp-p

RS-232控制

√

以太网控制

√

PoC供电

TX to RX

HDMI接口

Type-A 19 Pins, Female

网线标准

CAT6/CAT6A/CAT7, follow IEEE-5688 standard

材质

铁壳

尺寸

TX：411.0(L)×147.0(W)×29.0(H) mm
RX：105.5(L)×02.5(W)×20(H) mm

重量

TX：1530g， RX：243g

颜色

黑色

电源

DC12V/3A

功耗

TX+RX≤30W

工作温度

-20~60℃

存储温度

-30~70℃

相对湿度

0～90%RH(no condensation)

防护等级

静电保护
1a 接触放电 2级（±4KV）
1b 空气放电 3级（±8KV）
执行标准：IEC61000-4-2
防雷击、防浪涌
